江阴长江大桥
2009-02-22 16:43:27  发布者:engrweb  来源:ENGR网
工程信息
工程名称 江阴长江大桥 地点 中国江苏江阴市-靖江市
开发/建设方 江苏省长江公路大桥建设指挥部、江苏扬子大桥股份有限公司 设计 交通部规划设计院、江苏省交通规划设计院、同济大学建筑研究设计院桥梁分院
建造商 中交二航局四公司、中港二航局二公司 建设情况 建成
开工时间 1994年11月22日 竣工时间 1999年9月28日
工程类别 桥梁 结构形式 钢结构
建筑面积 占地面积
高度 197m 层数 1层
长度/跨度 1385m 宽度 36.9m
钢筋用量 22000吨 结构钢用量 34800吨
工程简介
全桥总长近3km,主桥的桥跨布置为(336.5+1,385+309.34)m,桥面布置为高速公路标准的双向6车道,索塔高197m,为门式钢筋混凝土结构,两根主缆直径为0.870m。主跨是单跨简支钢悬索桥,而两个边跨主缆为直拉式。边跨均采用预应力混凝土连续梁,主跨采用用流线型钢箱梁。主缆采用预制平行索股法(PPWS)编制而成。每根索股由127根直径5.35mm、强度1600MPa的高强镀锌钢丝所组成,重50t。索股长度为2,180m,两端采用套筒式热注锚。锚杯用铸钢制成,内浇锌铜合金。索股在工厂内加工后,绕卷在卷轴上,运往工地。主跨的主缆由169根索股构成,共21,463根钢丝。
图片信息

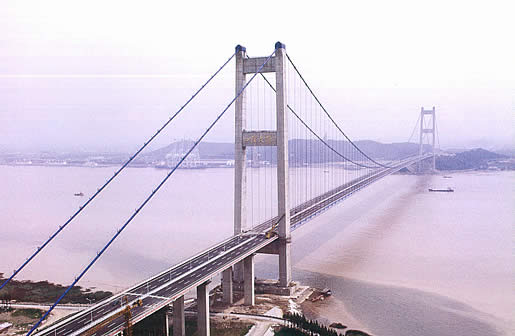

大桥景色之一

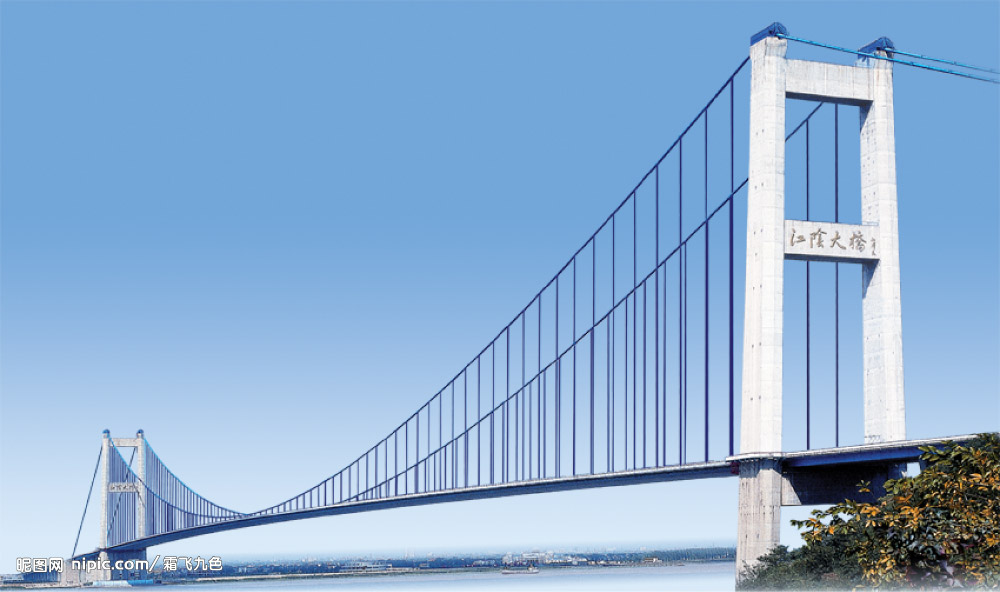

大桥景色之二

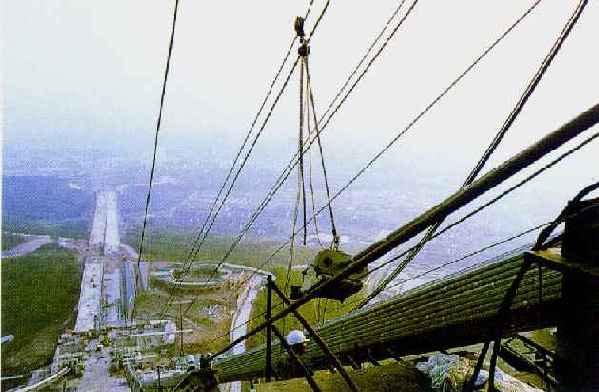

建设中的大桥

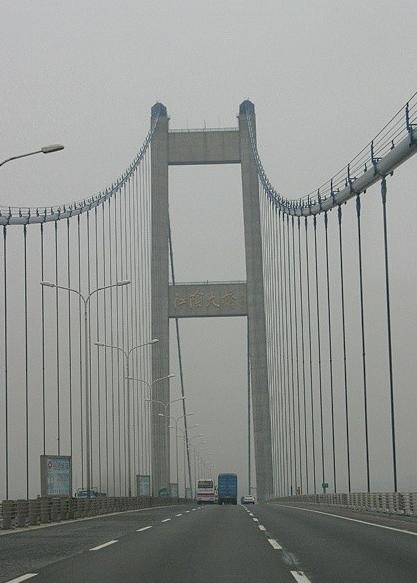

大桥桥面

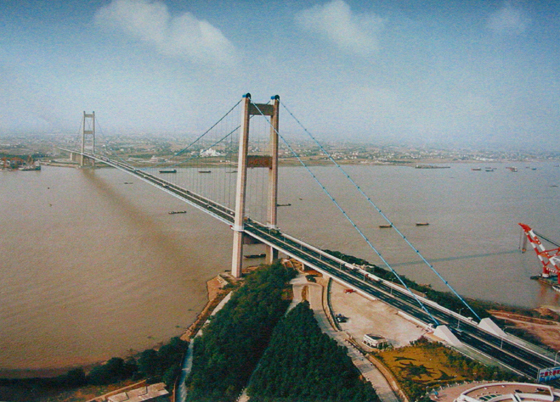

大桥远景
