南京绿地广场紫峰大厦
2009-02-17 20:48:21  发布者:engrweb  来源:ENGR网
工程信息
工程名称 南京绿地广场紫峰大厦 地点 中国南京市
开发/建设方 南京绿地国际商务中心有限公司 设计 美国SOM设计所、华东建筑设计研究院有限公司
建造商 上海建工集团、上海机施公司 建设情况 在建,结构已封顶
开工时间 2005年5月底 竣工时间 预计2009年6月
工程类别 高层建筑 结构形式 钢结构
建筑面积 261000㎡ 占地面积 18722㎡
高度 450m 层数 70层
长度/跨度 65m 宽度 45m
钢筋用量 结构钢用量 12000吨
工程简介
采用带有加强层的钢筋混凝土核心筒体—钢结构外框架混合体系,在层10、35、60处共设置了三个加强层。塔楼平面呈三角形,核芯筒位于平面中心,剪力墙厚度在1500mm到400mm范围内变化。外框柱为φ1750~900mm型钢混凝土组合柱。在每个加强层设置高8.4m的伸臂桁架。
图片信息

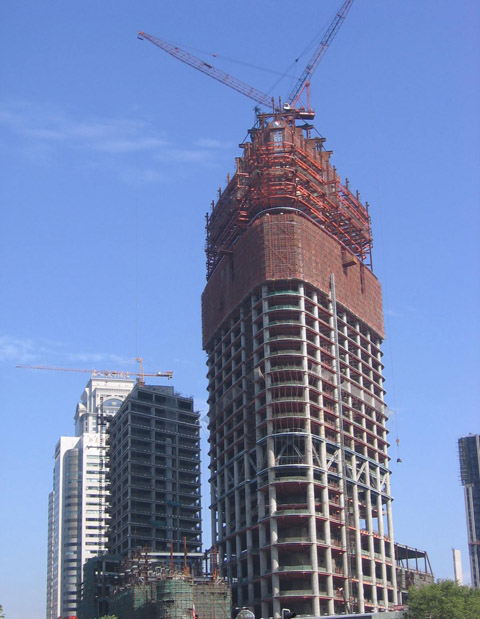

塔楼施工

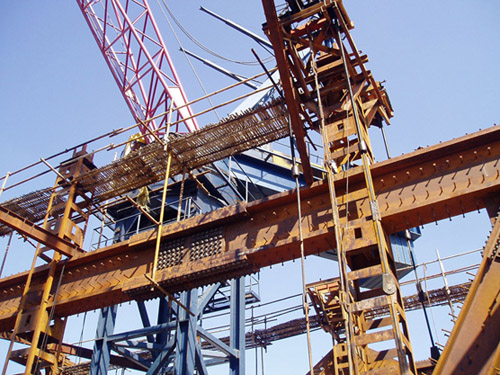

钢骨架安装

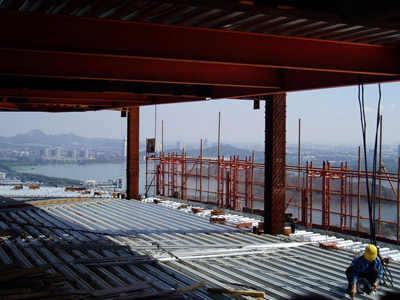

钢楼面施工

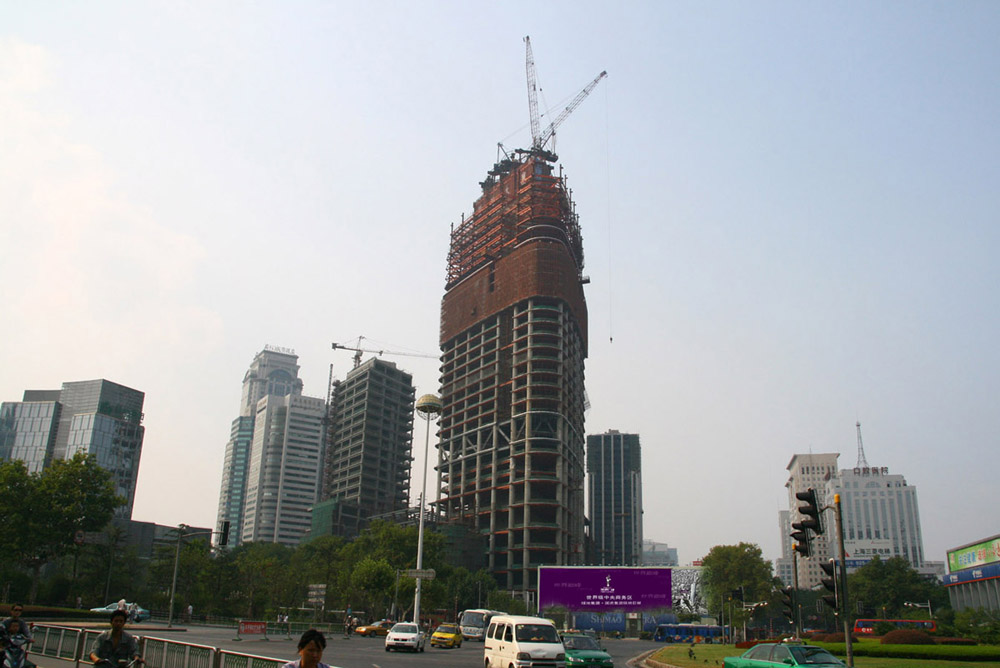

塔楼外景

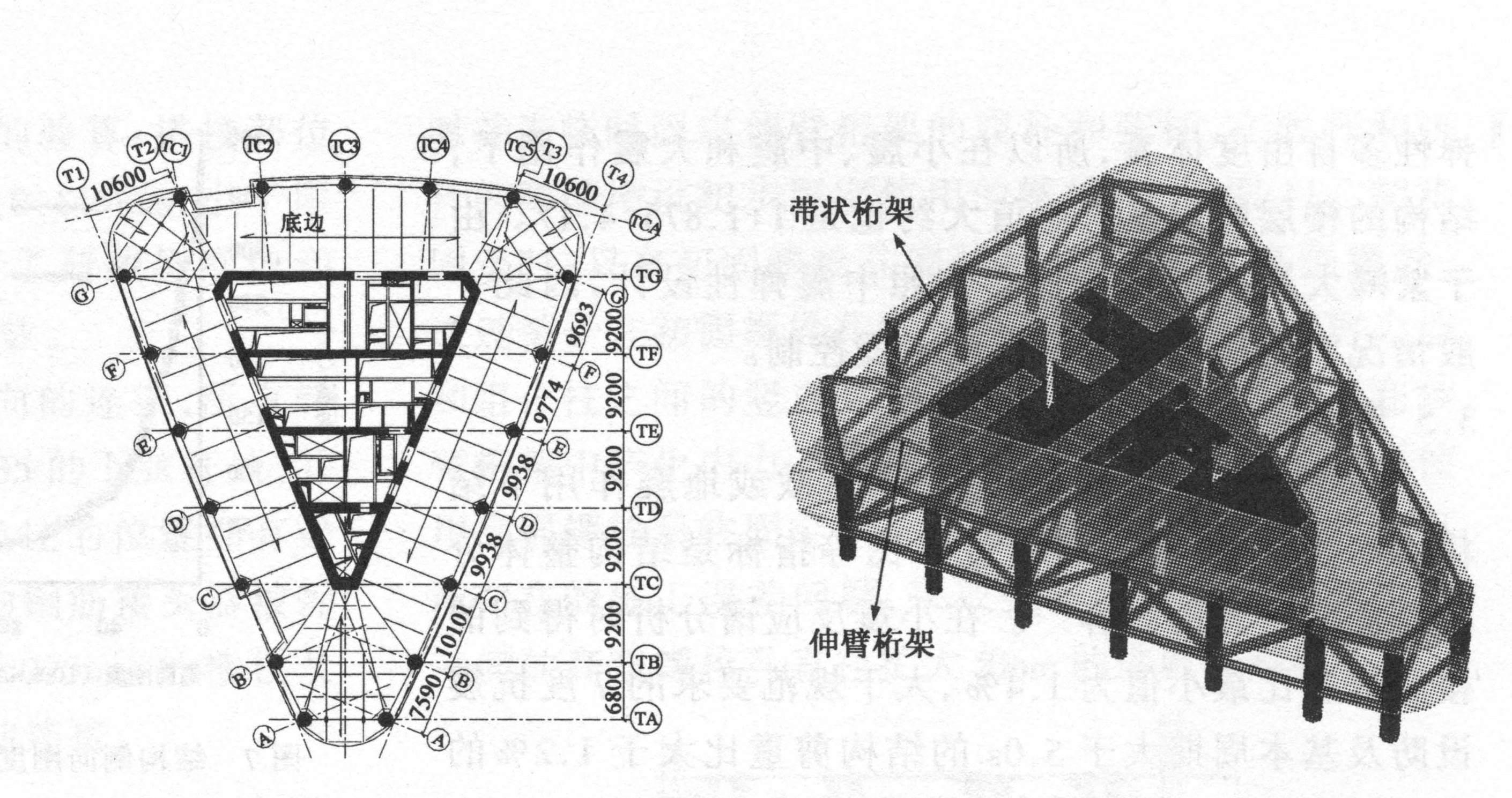

结构布置图

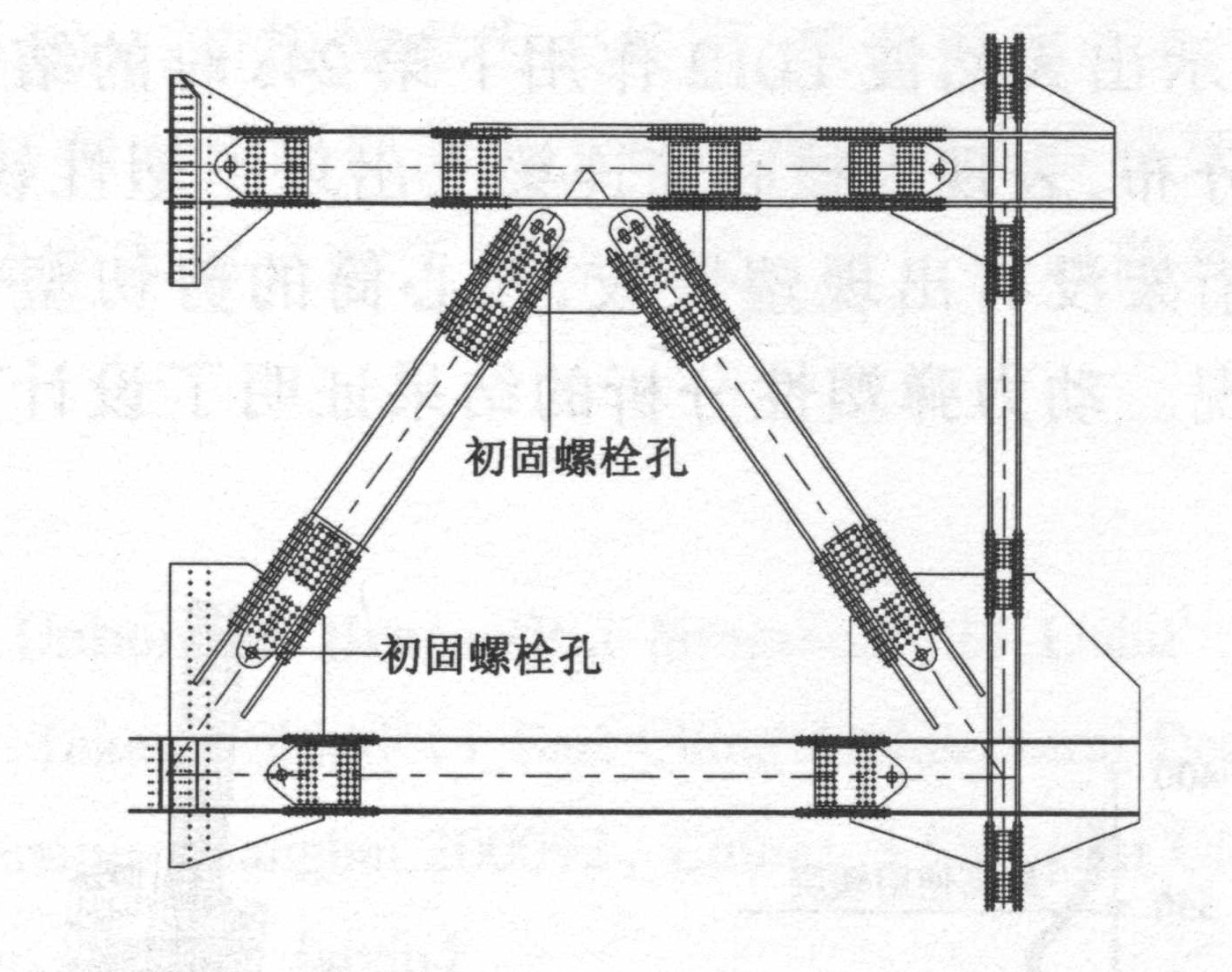

典型伸臂桁架节点构造
